Video i5 3570k @ 5 GHz - ITX

Hier mal ein kleines Video im laufenden Betrieb und bei einem Testlauf mit Prime95.

Benchmarkergebnisse | i5 3570K @ 5 GHz

Intel i5 3570K @ 5 GHz - Benchmarkergebnisse

Hier hab ich mal einige Benchmarks durchlaufen lassen! Um zu überprüfen, ob das System nicht nur auf dem Papier schnell ist, sondern auch in Wirklichkeit. Nachfolgend sind hier die Ergebnisse aufgelistet.

Hier die verwendeten Benchmark-Tools:

Link | wPrime v1.55

Link | Super Pi Mod 1.5 XS

Link | wPrime v2.09

wPrime v1.55 32M

wPrime v1.55 1024M

wPrime v2.09 32M und 1024M

Super Pi - 32M

Super Pi - 1m

Prime 95 1 Stunde (Update 18.09.2012)

Link zu hwbot.org Ergebnisse und Ranking:

In der Kategorie i5 3570K mit H2O Kühlung

 Super Pi  |  Super Pi 32M |  wPrime 32M | wPrime 1024M | CPU Frequency

ASRock Z77E-ITX | i5 3570k @ 5 GHz

Die ersten Übertaktungsversuche

Intel i5 3570K @ 5 GHz

Die CPU ist im Werkszustand dh. Wärmeleitpaste zwischen Heatspreader und DIE noch nicht gewechselt. Ich war sehr gespannt wie sich die IvyBridge-CPU gegen die alte SandyBridge-CPU schlägt, man hat ja im Vorfeld in den Medien gehört, dass es Probleme mit dem Hitzeabtransport gibt. Bei der alten Generation wurde ja noch die "DIE"(Chip) direkt mit dem Heatspreader ("silberne Deckel") verlötet. Im Gegensatz zu aktuellen IvyBridge-CPU's befindet sich Wärmeleitpaste zwischen den beiden Komponenten und diese scheint schon getrocknet zu sein und gewährleistet somit keinen optimalen Abtransport der Wärme mehr. Natürlich kommt erschwerend dazu, dass es sich hier schon um eine 22nm CPU handelt und diese auch in der Größe abgenommen hat womit die Wärme über eine geringere Oberfläche abgeleitet werden muss.

Jetzt aber zum Overclocking!

CPU-Z Link warum hier Core Voltage 1.216 steht weiß ich nicht eigentlich ist sie über 1.4V!

Prime95 @ 5 GHZ, CPU-Z, CORE-TEMP, HW-Monitor

Passmark 11024 Punkte

An höhere Werte muss ich mich erst herantasten. Einen Kurztest bei 5,2 GHz musste ich auf Grund eines Problems mit dem Luftstrom abbrechen (Temperaturen sprangen deutlich über 90°C)!

Weitere Test folgen!

Mini-ITX

Wie viel Hardware bekommt man eigentlich in ein „LianLi PC-Q08“?

Dieser Frage bin ich mal nachgegangen und wollte mal sehen ob ich alle Komponenten für einen Mittelklasse PC auch in den schwarzen LianLi ITX-Tower bekomme.

Hier die verbaute Hardware:

Case: LianLi PC-Q08
Prozessor: Intel i5 3570K
 Mainboard: ASRock Z77E-ITX
GPU:  XXX
RAM:  2 x 4GB Corsair Vengeance 1866 MHZ CL9
CPU-Kühler: Corsair Hydro H80
PSU: CoolerMaster GX750 85+
SSD: Adata SX900 128GB
HDD: 2TB



Das Gehäuse

Lian Li PC-Q08B ist die genaue Bezeichnung bis jetzt kann ich nur gutes berichten! Das Gehäuse ist komplett aus Aluminium die Materialien sind sehr hochwertig. Die Front des Gehäuses ist mit den notwendigsten Anschlüssen versehen (2x USB 3.0 und Audio) einzig ein eSATA-Port wäre noch ganz toll gewesen. Das Luftstromkonzept – vorne rein und hinten bzw. nach oben raus – funktioniert recht gut und scheint alle Komponenten stark genug belüften zu können. Die vorinstallierten Lüfter sind für meinen Geschmack eher unterdimensioniert, der Frontlüfter ist zwar schön beleuchtet, jedoch mit der Leistung und Luftdursatz relativiert sich das Ganze und man hat eher bescheidene Performance.

Herstellerlink

ASRock Z77E-ITX

Das Asrock Z77E-ITX überrascht angenehm! Für rund 140 Euro sind ITX-Boards mit Z77 Chipsatz zwar keine Schnäppchen im Vergleich zu Micro-ATX oder ATX Mainboards, aber solange die Qualität und Ausstattung passt hat man alles Nötige im Kleinformat. Als Zubehör ist das wichtigste vorhanden: 2x SATA 6GB, ATX-IO-Blende, WLAN-Antenne, DVI-VGA-Adapter und die Treiber-CD.

Zu den Spezifikationen:

Intel Z77 • Speicherslots: 2x DDR3 • Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe Mini Card (besetzt durch WiFi-Modul) • Anschlüsse extern: 1x DVI-D, 1x HDMI, 1x DisplayPort 4x USB 3.0, 2x USB 2.0, 1x eSATA 6Gb/s, 1x Gb LAN (BCM57781), 7.1 Audio (ALC898), 1x PS/2 Combo • Anschlüsse intern: 2x USB 3.0, 4x USB 2.0, 2x SATA 6Gb/s, 1x mSATA, 2x SATA II RAID 0/1/5/10 (Z77), 1x CPU-Lüfter PWM, 1x Lüfter | Herstellerlink

Jetzt zum interessanten Teil! Die OC Optionen und allgemein das UEFI Bios des Z77E-ITX können doch überzeugen. Für das Overclocking sind alle Einstellungsmöglichkeiten vorhanden und wer erst in die“ Overclocking-Materie“ eintaucht kann mit vordefinierten Profilen den Hersteller das Übertakten überlassen. Auch ein angenehmes Feature ist der CMOS-Clear-Button an der Rückseite denn zum CMOS-Batterie rausziehen ist kein Platz im Gehäuse!

Mit installiertem DDR3 Corsair Vengeance 14900U CL9

MIt installierter CPU - i5 3570K

Die Kühlung

Zum Einsatz kommt hier eine Corsair Hydro H80 mit nur einem Lüfter. Zu H80 gibt es eigentlich nicht viel zu sagen außer, dass es sich um eine der beliebtesten Kompaktwasserkühlungen handelt. Was mir persönlich nur aufgefallen ist, dass die Schläuche der Kühlung doch sehr steif sind was das Verlegen etwas erschwert.

Die mitgelieferten Lüfter sind aus Platzmangel durch einen etwas stärkeren „Twin-Turbo“-Lüfter ausgewechselt worden.

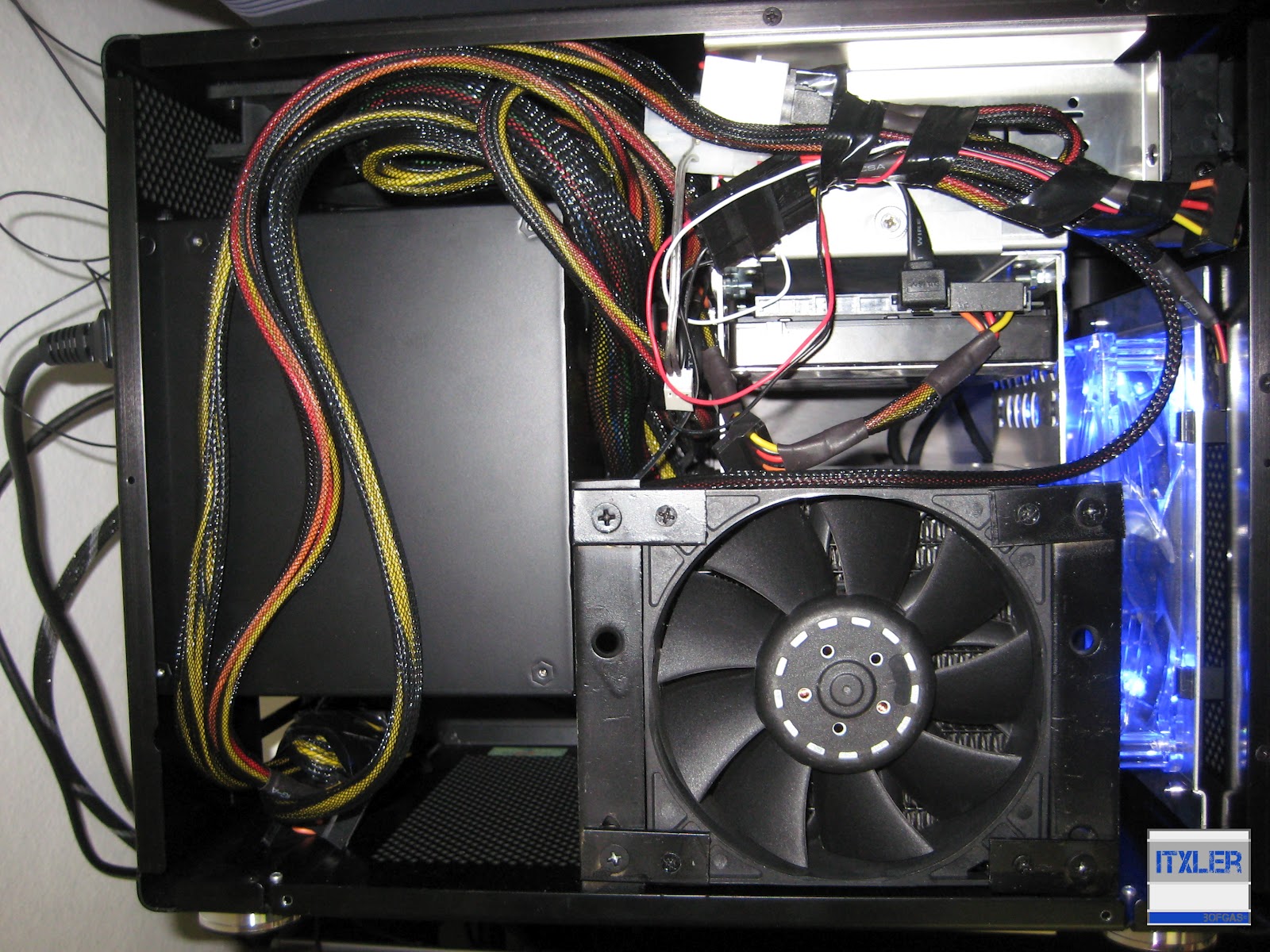

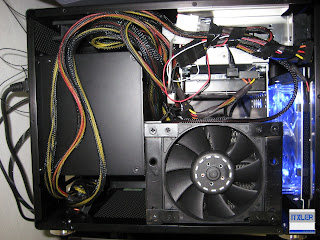

Alle Komponenten unterzubringen gestaltet sich doch etwas kniffliger als erwartet.

Das Gesamtsystem (ohne Graka)

Fazit:

Das Lian Li PC-Q08 ist das "Große" unter den Kleinen. Es ermöglicht alle wichtigen Komponenten für einen leistungsstarken Computer unterzubringen und noch für ein wenig mehr! Auch Overclocker kommen auf ihre Kosten. Allerdings mit mehr Einsatz in der Planung.
